1. 打猎相机APP（WiFi单机版）设计文档

1.1. 概述

    打猎相机手机APP是用于查看相机的实时视频，回放保存在SD卡的MP4视频文件，以及对相机进行设置/管理。

备注： 本文基于六帧探APP现有功能，最小修改量实现APP的定制开发。

1.2. APP功能详解

1.2.1. 主页

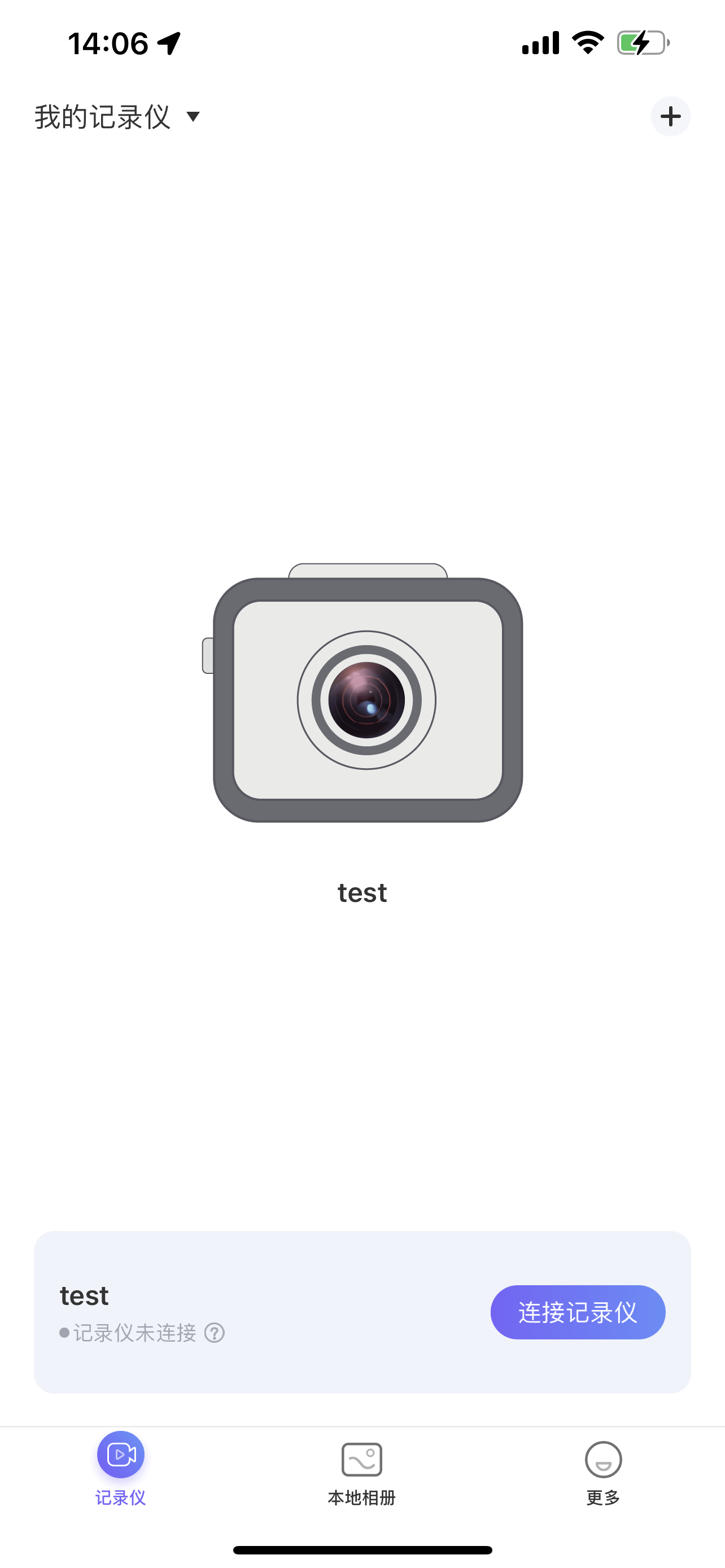

主页图示

  主页分三大块：相机管理，本地相册，更多（APP相关）。

1.2.1.1. 相机管理

• 相机管理-添加设备

  手机连接设备的AP热点后，自动搜索设备，并添加到设备列表。可多次添加多个设备，设备列表中可对设备进行删除。

• 相机管理-连接设备

  APP只能连接当前WiFi设备，如果当前WiFi未发现设备，提示用户正确连接设备WiFi。连接设备后，跳转到设备管理页面。

1.2.1.2. 本地相册

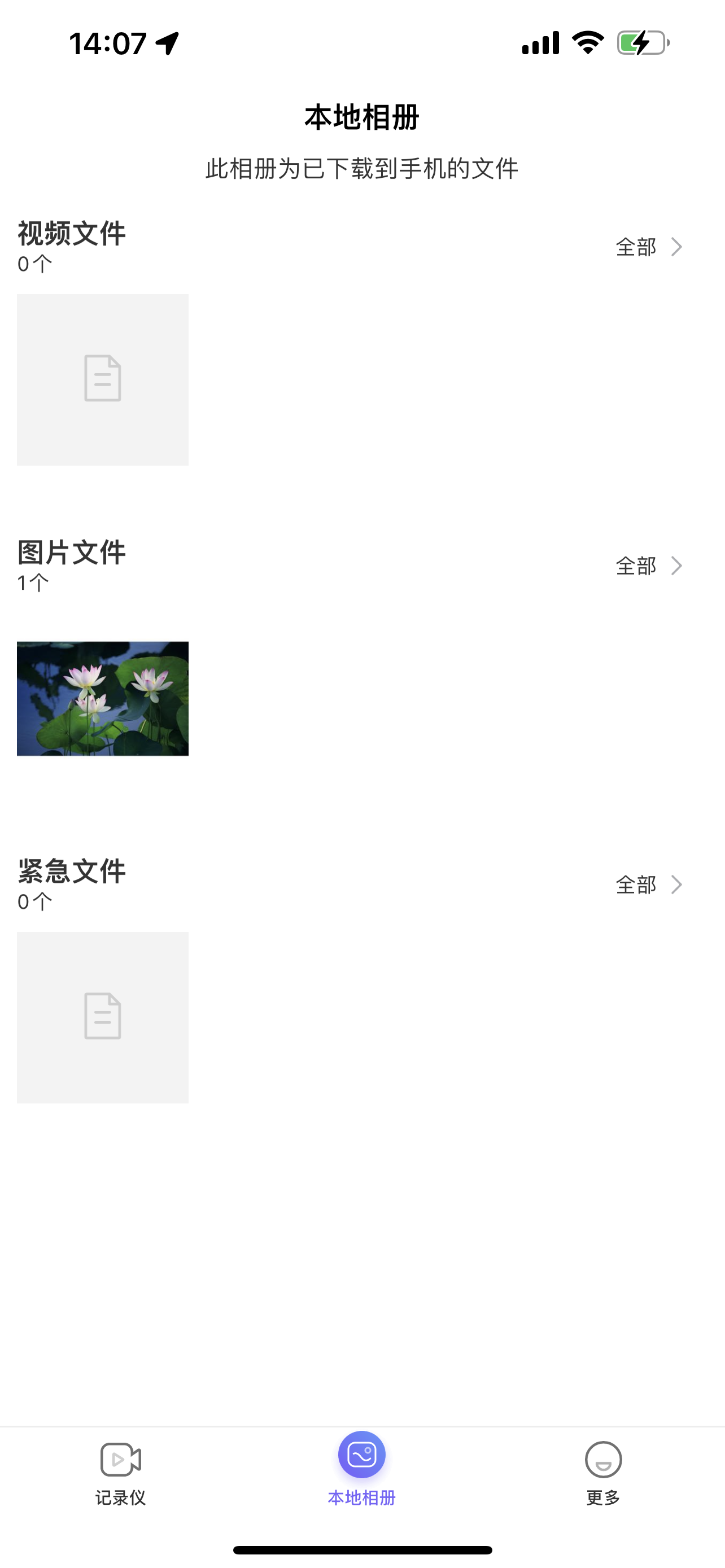

本地相册图示

  本地相册可查找从相机下载到手机本地的文件（视频/图片）。“紧急”分类里面显示记录仪碰撞时的文件。

  在打猎机的产品形态中，“紧急”分类显示PIR触发时拍摄的图片/视频。

1.2.1.3. 更多

  保持不变。

1.2.1.4. 问题列表

1. 如果用户未对设备出厂设置进行修改，如何区分不同的设备？
2. 如果APP面对多个出厂设备（设备信息完全一样），如何快速判断连接的是哪个设备？

1.2.2. 相机连接页

  APP连接设备后，可手动开始/停止录像；可手动拍照。可跳转到相机文件/相机设置界面。

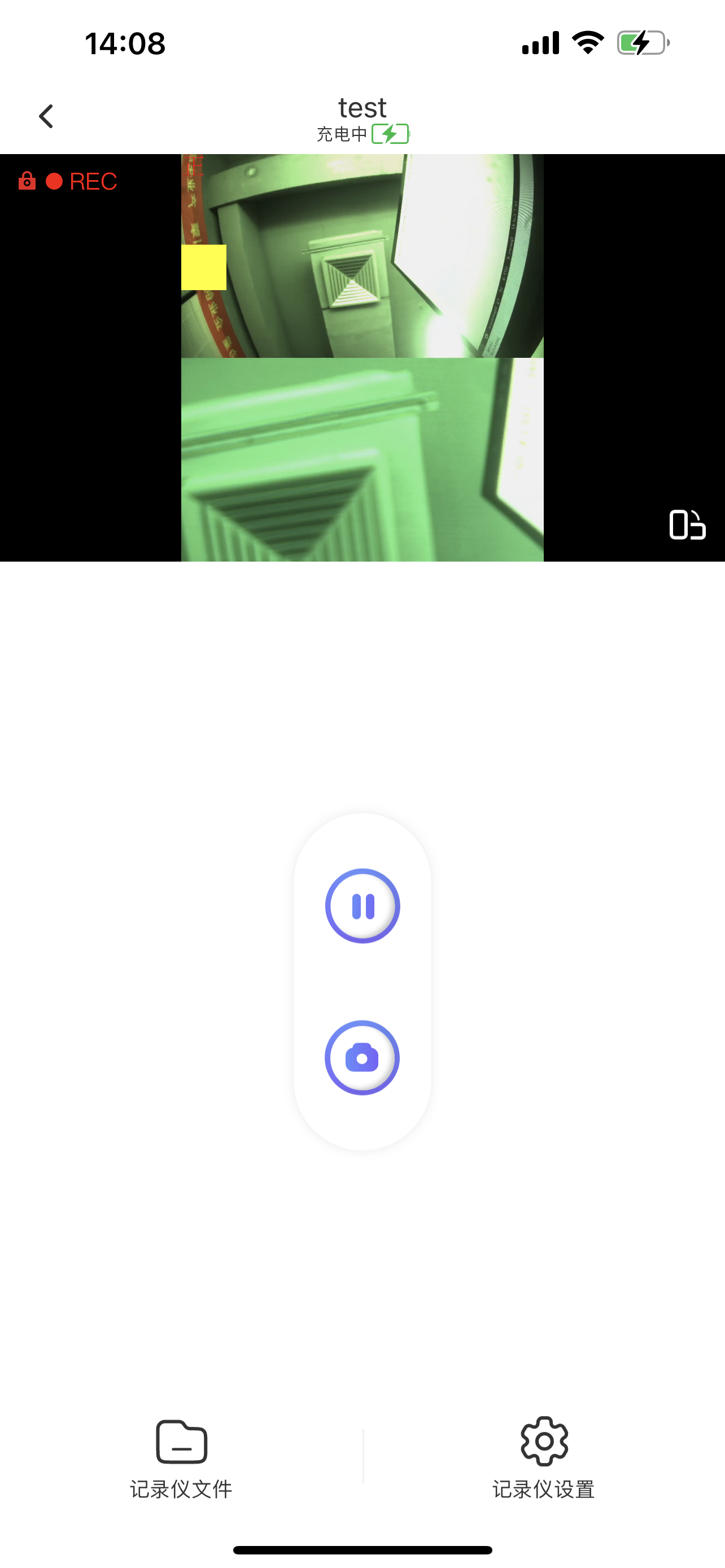

相机连接图示

1.2.2.1. 实时播放界面

• 实时播放rtsp视频流；
• 可手动开始/停止录像；
• 可手动拍照；

1.2.2.2. 相机文件

  对相机端的文件进行分类显示。可下载到手机本地/删除/编辑等操作。

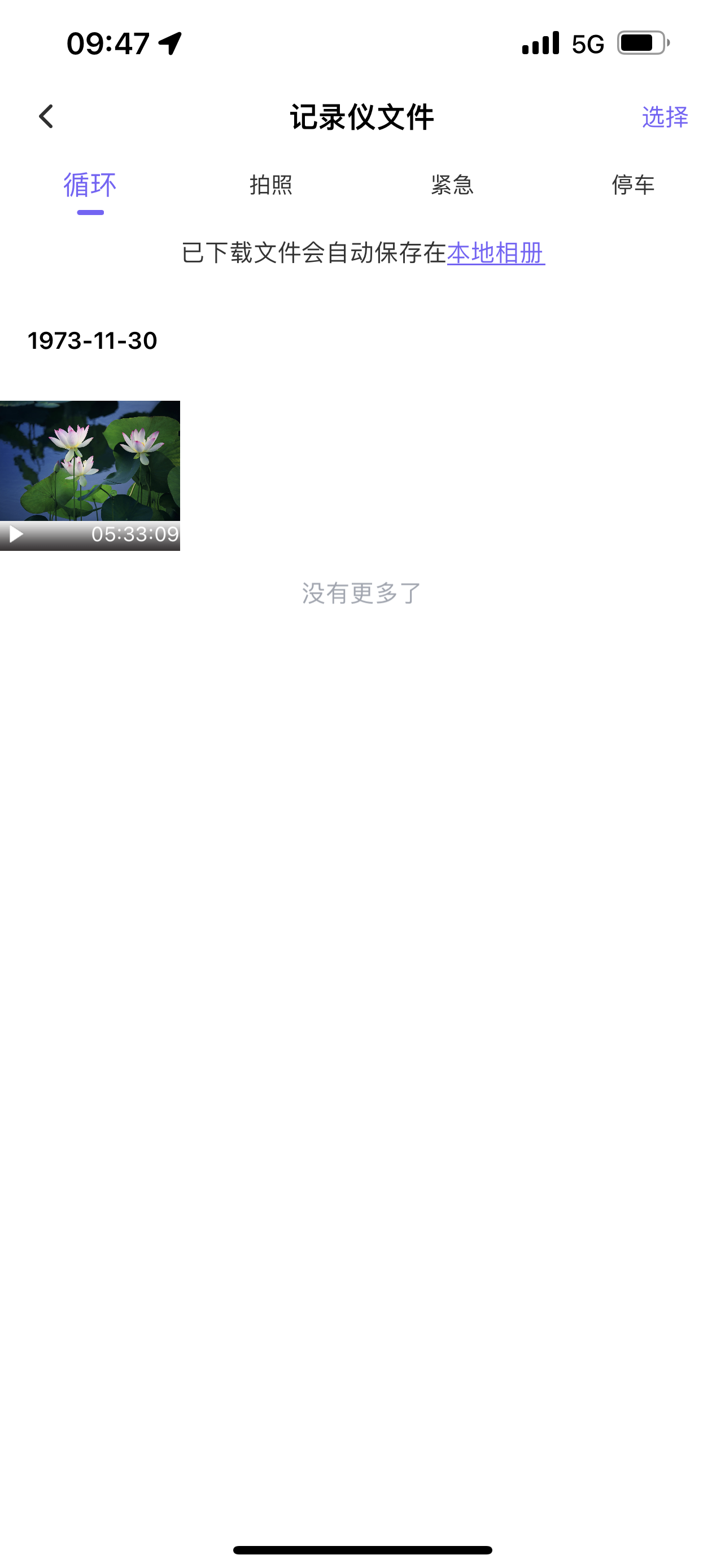

设备端相册图示

1.2.2.2.1. 设备端文件分类

1. PIR触发图片/视频；
2. 手动抓拍图片/视频；
3. 定时抓拍图片/视频；
4. 全部文件；

文件分类整改方案：

  目前APP支持的四种协议类型显示：循环/拍照/紧急/停车。打猎相机的分类定义为全部/PIR/手动/定时，根据协议进行一一对应回复，全部-循环，PIR-紧急，手动-拍照，定时-停车，在不修改协议的情况下，只需要修改APP的显示文字即可实现APP定制开发。

1.2.2.2.2. 相机设置

  对设备的参数进行读取/修改。目前基于记录仪产品的设置内容无法满足打猎机产品需求。

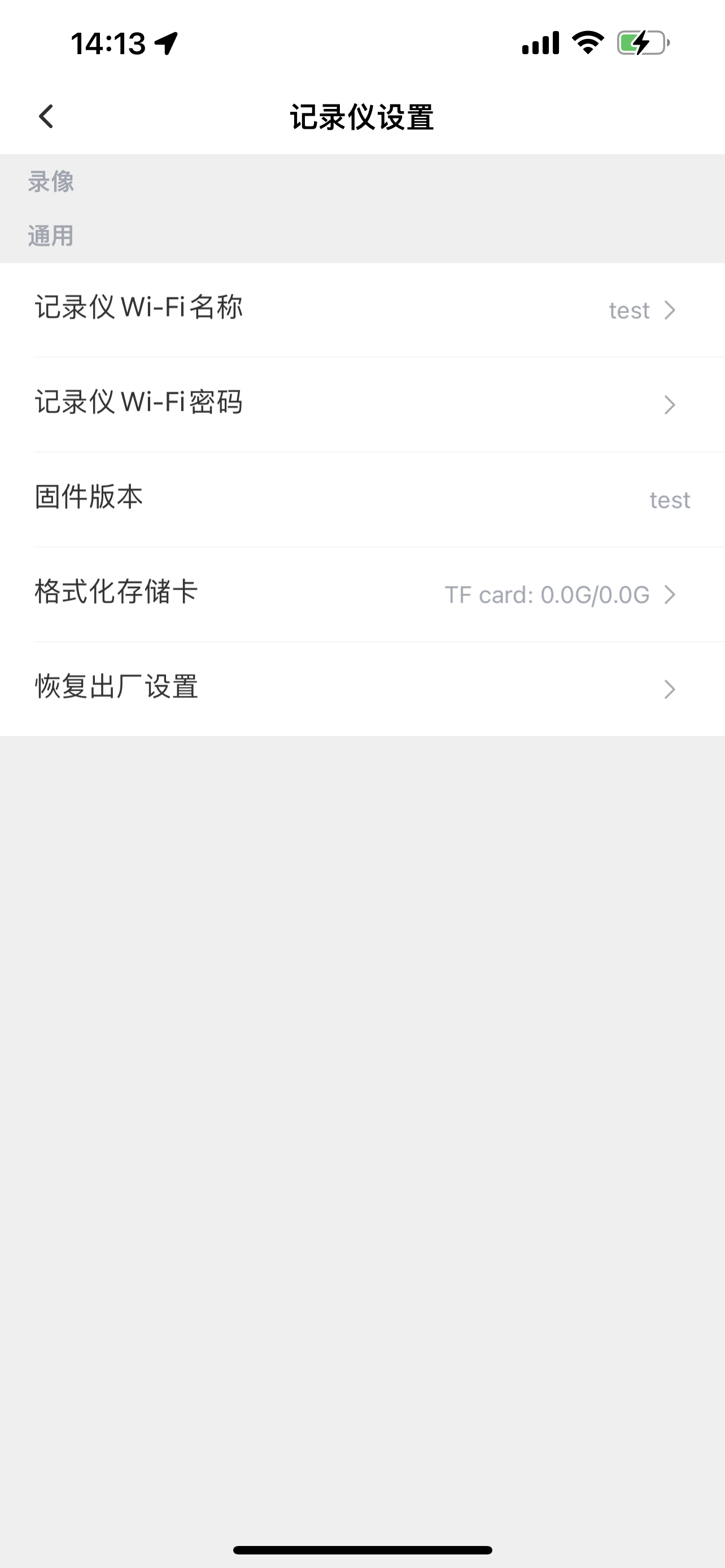

相机设置图示

记录仪当前参数列表：

参数名称	数据类型	取值说明	备注
记录仪WiFi名称	----	----	----
记录仪WiFi密码	----	----	----
固件版本	----	----	----
格式化存储卡	----	----	----
恢复出厂设置	----	----	----

打猎机参数需求列表：

参数名称	数据类型	取值说明	备注
记录仪WiFi名称	----	----	----
记录仪WiFi密码	----	----	----
固件版本	----	----	仅显示
----	----	----	----
电量	----	----	仅显示
工作模式	数字	0：图片 1：图片+视频	----
连拍	数字	1/2/3	单位：P
连拍间隔	数字	0~60	单位：s
图片大小	数字	8/16/24/32/40	单位：M
视频长度	数字	10/15	单位：s
PIR延时	数字	0~60	单位：s
工作时间	时间	起始的时间设置 例如：起点20：00至终点6：00	----
循环存储	数字	0：OFF 1：ON	----
红外灯功率	数字	0/1/2	低/中/高
PIR灵敏度	数字	0~9	----
恢复出厂	----	----	功能
格式化SD卡	----	----	功能
重启	----	----	功能

1.2.2.3. 问题列表

1. 针对软件迭代需求，除了一些和APP业务逻辑相关的参数需要特殊处理外，是否可以通过协议来获取设备自定义的参数设置？方便设备可以随意的增加/删除设置参数。
2. 没发现升级功能。

1.3. APP定制整改总结

1. “记录仪”统一修改为“相机”；
2. 本地相册-“紧急”分类，改为“PIR”；
3. APP连接设备后，自动录像，改为默认不录像，可手动录像；
4. APP上的“循环”改成“全部”，“拍照”改成“手动”，“紧急”改成“PIR”，“停车”改成“定时”；
5. 相机设置需要实现设备自定义设置项功能；

1.4. 设置界面动态渲染方案设计

  为了实现设置参数可自由定制，例如：可随意的增加/减少常见类型的参数设置。

1.4.1. 常见设置类型

参数类型	数据类型	取值说明	备注
显示参数	----	协议自定义	仅显示，无法修改
开关	数字	只有0和1 0 - 关 1 - 开	只能设置开/关
数字输入框	数字（带单位/取值范围）	协议指定取值范围	手动输入
任意输入框	无限制	无限制	手动输入任意字符
时间	时间	----	设置时间
功能	功能按钮	取消/确定	例如：格式化/恢复出厂/重启 可通过协议自由定义，协议带显示字符
选项	数字	----	协议带选项对应的文字字符
