# 1. 打猎相机APP（WiFi单机版）设计文档

| 版本 | 时间 | 说明 |
| ---- | ---- | ---- |
| V1.0 | 2024-5-21 | 首次评审。 |
| V1.1 | 2024-5-25 | 增加标准设置项和动态设置参数协议。 |
| V1.2 | 2024-5-27 | 完善自定义协议描述。 |

## 1.1. 概述

    打猎相机手机APP是用于查看相机的实时视频，回放保存在SD卡的MP4视频文件，以及对相机进行设置/管理。

**备注：** 本文基于六帧探APP现有功能，最小修改量实现APP的定制开发。

## 1.2. APP功能详解

### 1.2.1. 主页

<div style="text-align:center; width: 100%;">
    <img src="./build/picture/main_page.png" alt="替代文本" style="text-align:center; width: 30%; height: auto; max-width: 400px; border: 2px solid black;">
    <h5 style="text-align: center;">主页图示</h5>
</div>

&emsp;&emsp;主页分三大块：相机管理，本地相册，更多（APP相关）。

#### 1.2.1.1. 相机管理

* 相机管理-添加设备

&emsp;&emsp;手机连接设备的AP热点后，自动搜索设备，并添加到设备列表。可多次添加多个设备，设备列表中可对设备进行删除。

* 相机管理-连接设备

&emsp;&emsp;APP只能连接当前WiFi设备，如果当前WiFi未发现设备，提示用户正确连接设备WiFi。连接设备后，跳转到设备管理页面。

#### 1.2.1.2. 本地相册

<div style="text-align:center; width: 100%;">
    <img src="./build/picture/phone_local_files.png" alt="替代文本" style="text-align:center; width: 30%; height: auto; max-width: 400px; border: 2px solid black;">
    <h5 style="text-align: center;">本地相册图示</h5>
</div>

&emsp;&emsp;本地相册可查找从相机下载到手机本地的文件（视频/图片）。“紧急”分类里面显示记录仪碰撞时的文件。

&emsp;&emsp;在打猎机的产品形态中，“紧急”分类显示PIR触发时拍摄的图片/视频。

#### 1.2.1.3. 更多

&emsp;&emsp;保持不变。

#### 1.2.1.4. 问题列表

1. 如果用户未对设备出厂设置进行修改，如何区分不同的设备？
答：通过wifi名称进行区分。
2. 如果APP面对多个出厂设备（设备信息完全一样），如何快速判断连接的是哪个设备？
答：音频互动。滴一声表示链接成功。

### 1.2.2. 相机连接页

&emsp;&emsp;APP连接设备后，可手动开始/停止录像；可手动拍照。可跳转到相机文件/相机设置界面。

<div style="text-align:center; width: 100%;">
    <img src="./build/picture/device.png" alt="替代文本" style="text-align:center; width: 30%; height: auto; max-width: 400px; border: 2px solid black;">
    <h5 style="text-align: center;">相机连接图示</h5>
</div>

#### 1.2.2.1. 实时播放界面

* 实时播放rtsp视频流；
* 可手动开始/停止录像；
* 可手动拍照；

#### 1.2.2.2. 相机文件

&emsp;&emsp;对相机端的文件进行分类显示。可下载到手机本地/删除/编辑等操作。

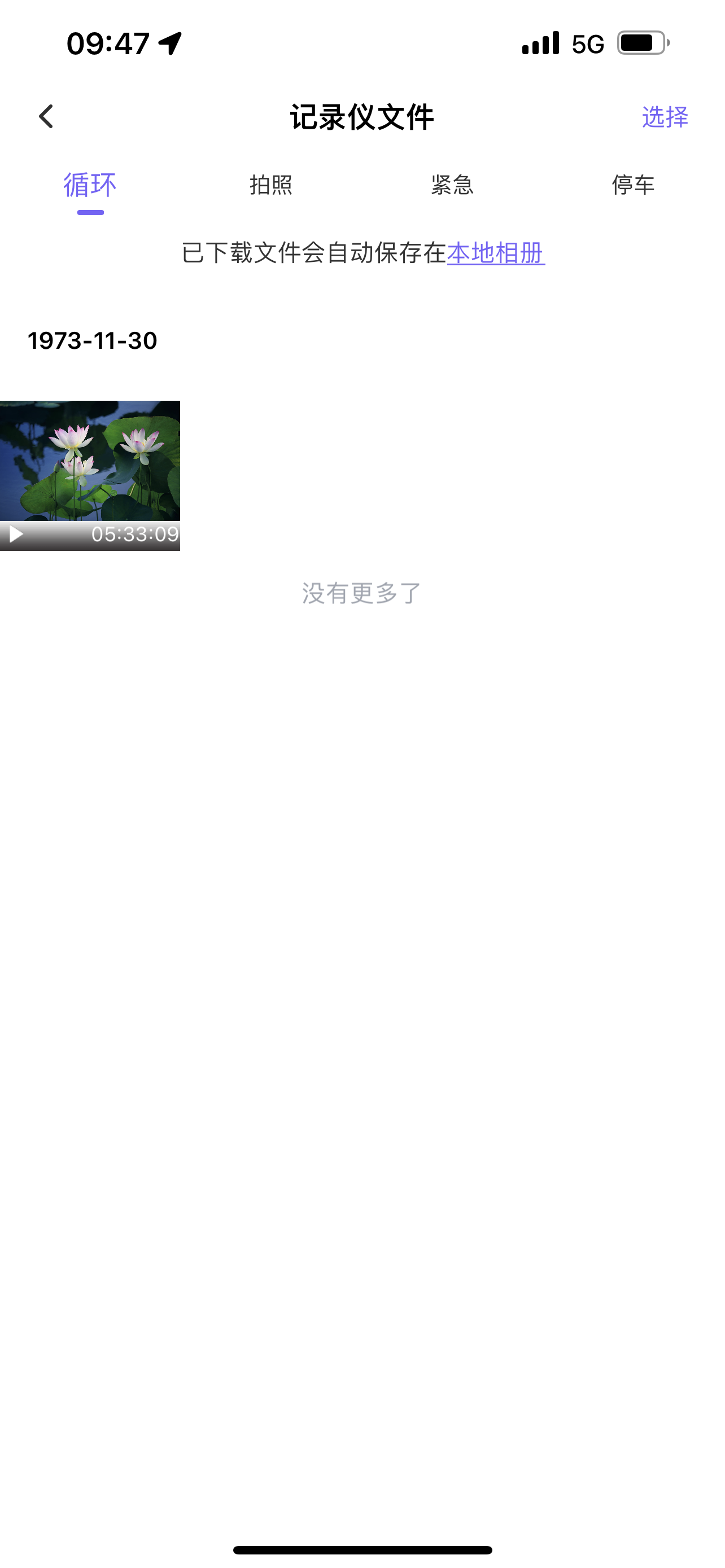

<div style="text-align:center; width: 100%;">
    <img src="./build/picture/device_local_files.png" alt="替代文本" style="text-align:center; width: 30%; height: auto; max-width: 400px; border: 2px solid black;">
    <h5 style="text-align: center;">设备端相册图示</h5>
</div>

##### 1.2.2.2.1. 设备端文件分类

1. PIR触发图片/视频；
2. 手动抓拍图片/视频；
3. 定时抓拍图片/视频；
4. 全部文件；

**文件分类整改方案：**

&emsp;&emsp;目前APP支持的四种协议类型显示：循环/拍照/紧急/停车。打猎相机的分类定义为全部/PIR/手动/定时，根据协议进行一一对应回复，全部-循环，PIR-紧急，手动-拍照，定时-停车，在不修改协议的情况下，只需要修改APP的显示文字即可实现APP定制开发。

##### 1.2.2.2.2. 相机设置

&emsp;&emsp;对设备的参数进行读取/修改。目前基于记录仪产品的设置内容无法满足打猎机产品需求。

<div style="text-align:center; width: 100%;">
    <img src="./build/picture/settings.png" alt="替代文本" style="text-align:center; width: 30%; height: auto; max-width: 400px; border: 2px solid black;">
    <h5 style="text-align: center;">相机设置图示</h5>
</div>

**记录仪当前参数列表：**

| 参数名称 | 数据类型 | 取值说明 | 公版支持 | 备注 |
| ---- | ---- | ---- | ---- | ---- |
| 记录仪WiFi名称 | ---- | ---- | 支持 | ---- |
| 记录仪WiFi密码 | ---- | ---- | 支持 | ---- |
| 固件版本 | ---- | ---- | 支持 | ---- |
| 格式化存储卡 | ---- | ---- | 支持 | ---- |
| 恢复出厂设置 | ---- | ---- | 支持 | ---- |

**打猎机参数需求列表：**

&emsp;&emsp;**下述列表中，未支持的设置项作为标准设置项需求，APP在切换语言时需要做对应的翻译。**

| 参数名称 | 数据类型 | 取值说明 | 公版支持 | 备注 |
| ---- | ---- | ---- | ---- | ---- |
| 记录仪WiFi名称 | ---- | ---- | 支持 | ---- |
| 记录仪WiFi密码 | ---- | ---- | 支持 | ---- |
| 固件版本 | ---- | ---- | 支持 | 仅显示 |
| ---- | ---- | ---- | ---- | ---- |
| 电量 | ---- | ---- | 未支持 | 仅显示 |
| 工作模式 | 数字 | 0：图片<br>1：图片+视频 | 未支持 | ---- |
| 连拍|数字 | 1/2/3 | 未支持 | 单位：P |
| 连拍间隔 | 数字 | 0~60 | 未支持 | 单位：s |
| 图片大小 | 数字 | 8/16/24/32/40 | 未支持 | 单位：M |
| 录像分辨率 | 数字 | 0：WVGA<br>1：HD<br>2：FHD | 未支持 | ---- |
| 录像帧率 | 数字 | 15/30 | 未支持 | 单位：fps |
| 视频长度 | 数字 | 10/15 | 未支持 | 单位：s |
| PIR延时 | 时间 | 00:00:00-23:59:59 | 未支持 | 两个PIR之间的最小间隔 |
| 定时工作 | 时间 | 00:00:00-23:59:59 | 未支持 | 定时唤醒 |
| 工作时间 | 时间 | 起始的时间设置<br>例如：起点20：00至终点6：00 | 未支持 | ---- |
| 循环存储 | 数字 | 0：OFF<br>1：ON | 未支持 | ---- |
| 红外灯功率 | 数字 | 0/1/2 | 未支持 | 低/中/高 |
| PIR灵敏度 | 数字 | 0~9 | 未支持 | ---- |
| 恢复出厂 | ---- | ---- | 支持 | 功能 |
| 格式化SD卡 | ---- | ---- | 支持 | 功能 |
| 重启 | ---- | ---- | 未支持 | 功能 |

#### 1.2.2.3. 问题列表

1. 针对软件迭代需求，除了一些和APP业务逻辑相关的参数需要特殊处理外，是否可以通过协议来获取设备自定义的参数设置？方便设备可以随意的增加/删除设置参数。
答：==已经支持==，看协议能力。
2. 没发现升级功能。
答：公版APP不支持升级功能。

## 1.3. APP定制整改总结

&emsp;&emsp;**基于WiFi公版基础，未修改原有协议，做界面显示定制和增量开发，方案可控。**

1. “记录仪”统一修改为“相机”；
答：需要定制。
2. 本地相册-“紧急”分类，改为“PIR”；
3. **新增标准的设置项，见前面描述：打猎机参数需求列表；**
4. APP连接设备后，自动录像，改为默认不录像，可手动录像；
答：设备返回非记录仪即可，见能力集。
5. APP上的“循环”改成“全部”，“拍照”改成“手动”，“紧急”改成“PIR”，“停车”改成“定时”，**全部包括手动/PIR/定时**；
6. **相机设置需要新增设备自定义设置项功能；**

## 1.4. 设置界面动态渲染方案设计

&emsp;&emsp;为了实现设置参数可自由定制，例如：可随意的增加/减少常见类型的参数设置。**此功能APP无需多语言翻译，直接显示协议字符即可**。

### 1.4.1. 常见设置类型

| 参数类型 | 数据类型 | 取值说明 | 备注 |
| ---- | ---- | ---- | ---- |
| 显示参数 | ---- | 协议自定义 | 仅显示，无法修改 |
| 开关 | 数字 | 只有0和1<br>0 - 关<br>1 - 开 | 只能设置开/关 |
| 数字输入框 | 数字（带单位/取值范围） | 协议指定取值范围 | 手动输入 |
| 任意输入框 | 无限制 | 无限制 | 手动输入任意字符 |
| 时间 | 时间 | ---- | 设置时间 |
| 功能 | 功能按钮 | 取消/确定 | 例如：格式化/恢复出厂/重启<br>可通过协议自由定义，协议带显示字符 |
| 选项 | 数字 | ---- | 协议带选项对应的文字字符 |

### 1.4.2. 动态渲染设置界面

#### 1.4.2.1. 新增动态设置参数协议

**获取动态设置参数列表**

|  |  |
| ---- | ---- |
| 描述 | 获取动态设置参数列表。 |
| 接口 | http://192.168.1.100/app/getdynamicparam |
| 参数 | ?index=all&language=xx // 获取全部动态设置参数<br>?index=6&language=xx // 获取索引号为6的动态设置参数 |
| 参数说明 | index：设置项索引，all代表全部<br>language：APP当前语言，由六帧探定义值，设备根据该值回传对应语言的字符串 |
| 返回参数 | result:0-成功，-1-失败<br>info:动态参数列表 |

**获取全部动态参数返回示例：**

```code
{
    "result": 0,                              // 0代表成功，-1代表失败
    "info":
    [
        {
            "name": "SettingName",            // 直接显示在APP界面
            "type": "label",                  // 显示控件类型，只显示
            "value": "0-表示字符串",           // 当前值
            "index": 0                        // 设置项索引，直接回传给设备
        },
        {
            "name": "NumberName",
            "type": "inputnum",               // 数字输入框，带单位显示
            "value": 123456789,
            "length": 9,                      // 输入字符最大长度
            "unit": "s",                      // 单位，可选，如果有则显示单位
            "index": 1                        // 设置项索引，直接回传给设备
        },
        {
            "name": "SwitchName",
            "type": "switch",                 // 开关，0-关，1-开
            "value": 0,                       // 当前值，0-关，1-开
            "index": 2                        // 设置项索引，直接回传给设备
        },
        {
            "name": "InputStringName",
            "type": "inputstring",            // 任意字符（数字/字母/常见字符）输入框
            "value": "0123abcDEF!@#",         // 当前值
            "length": 15,                     // 输入字符最大长度
            "index": 3                        // 设置项索引，直接回传给设备
        },
        {
            "name": "TimeSettingName",
            "type": "time",                   // 时间设置(24小时制)，格式：hh-mm-ss
            "value": "23:59:59",              // 当前值，格式：hh-mm-ss
            "index": 4                        // 设置项索引，直接回传给设备
        },
        {
            "name": "ConfirmName",
            "tips": "Confirm?",               // 提示信息，没有时使用name
            "type": "comfirm",                // 功能按钮(确认框)
            "index": 5                        // 设置项索引，直接回传给设备
        },
        {
            "name": "OptionName",
            "type": "option",                 // 选项设置
            "items": ["Option0","Option1"],   // 选项列表，格式：["选项1","选项2",...]
            "value": 1,                       // 当前值, 索引值，0-Option0，1-Option1
            "index": 6                        // 设置项索引，直接回传给设备
        }
    ]
}
```

响应值描述：

| 参数名 | 类型 | 描述 |
| ---- | ---- | ---- |
| name | String | 直接显示在APP |
| type | String | 控件类型：<br>label-字符串，仅显示内容，无法修改<br>inputnum-数字<br>switch-开关(0-关，1-开) <br>inputstring-任意字符（数字/字母/常见字符）输入<br>time-时间设置<br>comfirm-功能按钮(确认框)<br>option-选项设置 |
| value | ---- | 当前值，类型根据type定义来确定 |
| length | int | 输入框的长度限制 |
| unit | String | 单位，如果有则在APP界面显示 |
| index | int | 索引值，设备使用，根据索引值知道修改哪个参数 |

**动态设置项设置协议**

|  |  |
| ---- | ---- |
| 描述 | 动态设置项设置协议 |
| 接口 | http://192.168.1.100/app/dynamicparamset |
| 参数 | ?index=1&value=0123456789 // 数字输入框<br>?index=2&value=0 // 开关，0-关，1-开<br>?index=3&value=0123abcDEF!@# // 任意字符输入框<br>?index=4&value=23:59:59 // 时间<br>?index=5&value=0 // 0-取消；1-确认 <br>?index=6&value=1 // 0-Option0，1-Option1，以此类推 |
| 返回参数 | result:0-成功，-1-失败<br>返回成功后重新获取动态参数显示 |

**动态设置项设置返回示例：**

```code
{
    "result" : 0,
    "info"   : "success."
}
```

**动态参数显示/设置UML时序图：**

```mermaid
sequenceDiagram
participant APP
participant CAMERA
APP ->> APP:进入设置界面
APP ->> +CAMERA:http:getdynamicparam?index=all&language=xx
CAMERA -->> -APP:return
loop 设置界面停留
    opt 用户切换语言
    note over APP: 语言切换后，APP重新获取动态参数
        APP ->> +CAMERA:http:getdynamicparam?index=2&language=xx
        CAMERA -->> -APP:return
    end
    opt 用户修改参数
        APP ->> APP:用户修改参数
        APP ->> +CAMERA:http:dynamicparamset?index=2
        CAMERA -->> -APP:return
        alt result=0
            APP ->> APP:修改成功
            APP ->> +CAMERA:http:getdynamicparam?index=2&language=xx
            CAMERA -->> -APP:return
            APP ->> APP:刷新设置项显示
        else result=-1
            APP ->> APP:修改失败
        end
    end
end
opt 设备端修改参数
    note over CAMERA: 设备端修改参数未能同步（未发现同步协议）
end
APP ->> APP:退出设置界面
```

### 1.4.3. 拓展规划

&emsp;&emsp;后续如何拓展为4G版本？
